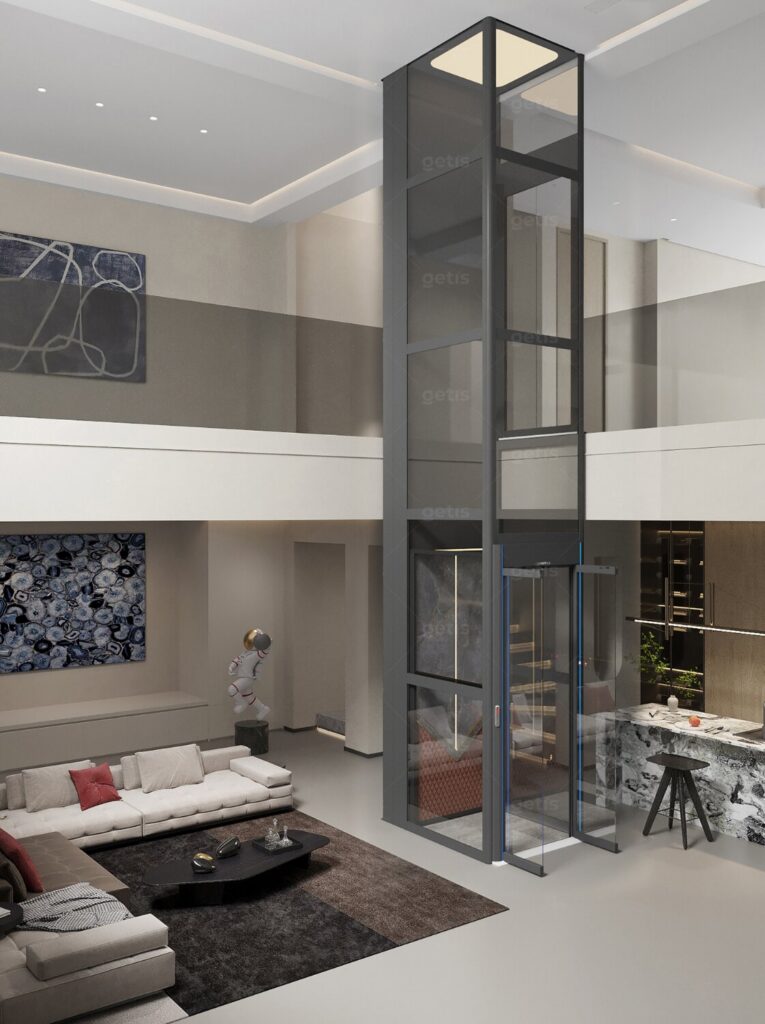

Cấu tạo thang máy gia đình

Thang máy ngày nay không còn gì xa lạ đối với chúng ta nữa, thiết bị này xuất hiện không chỉ trong những tòa nhà cao tầng mà còn trong những ngôi nhà. Ít nhất một hay nhiều lần, khách hàng muốn lắp đặt thiết bị đều có chung một câu hỏi cấu tạo thang máy gia đình như thế nào? Cách thức nó vận hành để có thể tải được một trọng lượng lớn như vậy?

Có thể bạn quan tâm:
> Kí hiệu nút bấm trong thang máy
> Cấu tạo và cách hoạt động của cabin thang máy
> Cấu tạo tủ điều khiển thang máy

Cấu tạo thang máy gia đình phân theo loại thang máy

Thang máy trong gia đình có 2 loại chính thang máy có phòng máy và không phòng máy. Thang máy truyền thống có một phòng máy được lắp đặt bên trên cùng hoặc ở trên giếng thang để chứa các thiết bị kỹ thuật để thang máy vận hành. Ngày nay, công nghệ phát triền, khách hàng ưa chuộng loại thang máy không dùng phòng máy hơn để tiết kiệm không gian xây phòng máy.

Cấu tạo thang máy gia đình có phòng máy

• Bộ giảm chấn: cấu tạo từ nhiều lò xo dùng để hấp thụ và dừng cabin hay đối trọng dưới tác động của trọng lực khi chúng đi xuống quá giới hạn cho phép
• Cabin thang máy: sử dụng để chở người
• Khung cabin dùng để đỡ cabin
• Xích bù trừ khối lượng cáp tải
• Tủ điện điều khiển đặt ở phòng máy
• Bộ phận đối trọng để cân bằng khối lượng cabin
• Bộ chống quá tốc phát hiện và xử lý nếu thang máy di chuyển quá tốc độ quy định, có sử dụng cáp và puly để kích hoạt thắng cơ
• Ray và shoe dẫn hướng để điều khiển thang máy di chuyển đúng theo chiều thẳng đứng

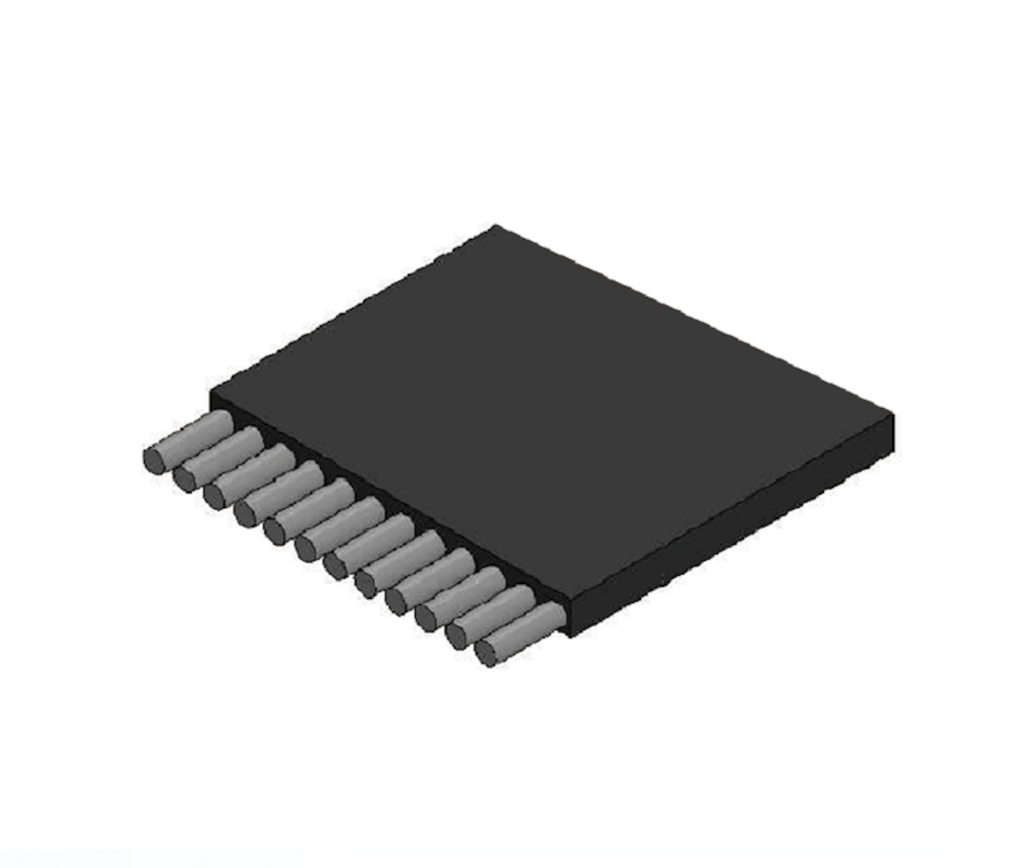

• Cáp tải nối cabin và đối trọng truyền lực dẫn động máy kéo đến cabin và đối trọng
• Bộ truyền cửa tầng mở và đóng cửa
• Bộ báo tải xác định trọng tải của cabin
• Thắng cơ để dừng cabin nếu quá tốc
• Puly treo cabin và đối trọng bằng cáp tải
• Máy kéo cung cấp lực để kéo cabin di chuyển
• Cáp hành trình cung cấp tín hiệu và nguồn điện cho cabin

Cấu tạo thang máy gia đình không phòng máy

Cấu tạo của loại thang máy này không khác quá nhiều so với thang máy cáp kéo truyền thống. Sản phẩm này có thêm các bộ phận khác cấu tạo phức tạp hơn gồm có:

• Bao che đối trọng bảo vệ để người làm việc không tiếp xúc với đối trọng khi bảo trì hoặc kiểm tra trong hố thang
• Hộp vận hành HIP lắp đặt ở tầng trên cùng để vận hành cabin trong quá trình bảo trì hoặc kiểm tra

Cấu tạo thang máy phân theo phần điện và phần cơ khí

Phần cơ khí gồm có các bộ phận

• Rail dẫn hướng
• Đối trọng
• Hệ thống cabin: Cabin thang máy bao gồm phần khung, sàn cabin, nóc cabin, vách cabin
• Cáp tải
• Hệ thống giảm chấn, bao gồm giảm chấn đối trọng và giảm chấn cabin.
• Cửa tầng:
• Buttong gọi tầng.
• Hệ thống khung cơ khí bệ máy
• Máy kéo
• Hệ thống phanh cơ khí.
• Hệ thống truyền động cửa tầng (đầu cửa tầng) và cửa cabin (đầu cửa cabin)

Phần điện

Phần điện bên trong hố thang

• Cáp tín hiệu
• Hộp điều khiển trên nóc cabin.
• Hệ thống điện chiếu sáng dọc hố thang
• Hệ thống các công tắc giới hạn hành trình.

Trên phòng máy:

• Tủ điều khiển
• Hệ thống cứu hộ tự động
